室內設計圖有哪些？先了解3大類

了解這三類圖面的功能後，與設計師討論設計時，就能更容易掌握每個階段正在確認的內容。

1. 平面圖 | 先決定家的格局與生活動線

所有室內設計中最基礎也最重要的圖面，主要從「俯視」的角度呈現空間配置，平面圖不僅奠定了後續的規劃方向，更影響未來的裝修工程。

平面套圖又細分為「平面配置圖、隔間圖、地坪圖、水電圖、給排水圖、空調圖」等。

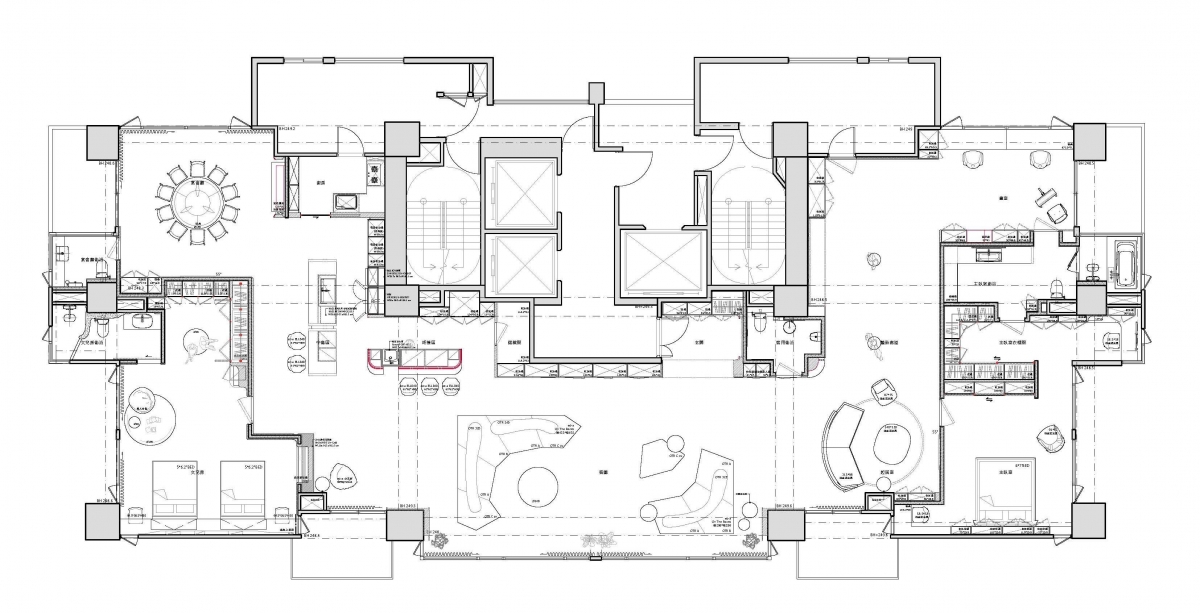

平面配置圖

平面配置圖主要用來確認家具、櫃體與設備的位置，例如客廳的沙發、電視櫃，餐廳的餐桌，以及臥室的床、衣櫃等，都會在平面配置中進行規劃。

除了家具位置，也需要同步考量日常生活動線，例如從玄關進入客廳是否順暢、餐廳與廚房之間是否方便使用、臥室是否保有足夠的活動空間等，都是平面規劃時需要思考的內容。

隔間圖

隔間圖主要呈現空間之間的區隔方式，包含新建或拆除的牆面，以及不同區域之間的配置。

如果是新成屋、老屋翻新或格局調整，隔間規劃更會直接影響後續的空間使用方式。

水電、給排水與空調圖

除了家具與格局之外，水電及設備配置也需要在設計階段提前規劃，例如：

• 插座與開關的位置及數量
• 燈具配置
• 電視、網路設備、廚房電器需求
• 冷氣與空調配置、給水與排水位置

這些看似細小的細節，都可能影響未來居住時的便利性，因此需要在施工前確認。

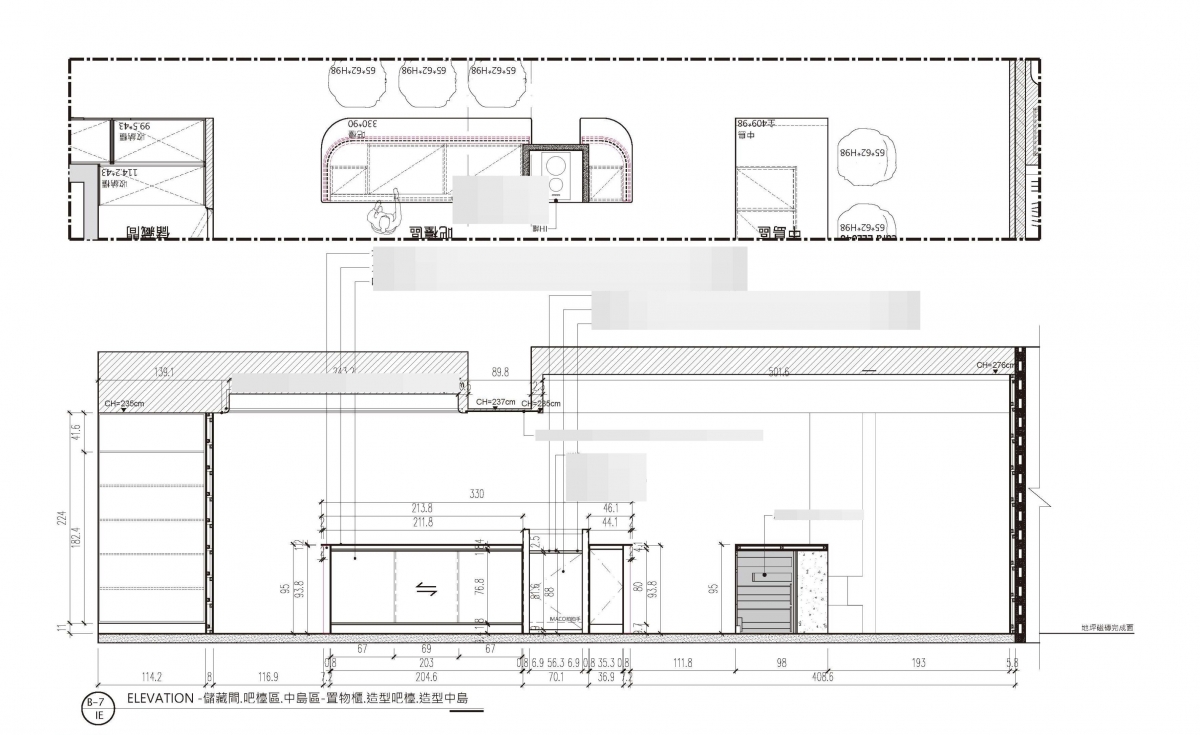

2. 立面圖與施工圖 | 把設計轉化為實際尺寸

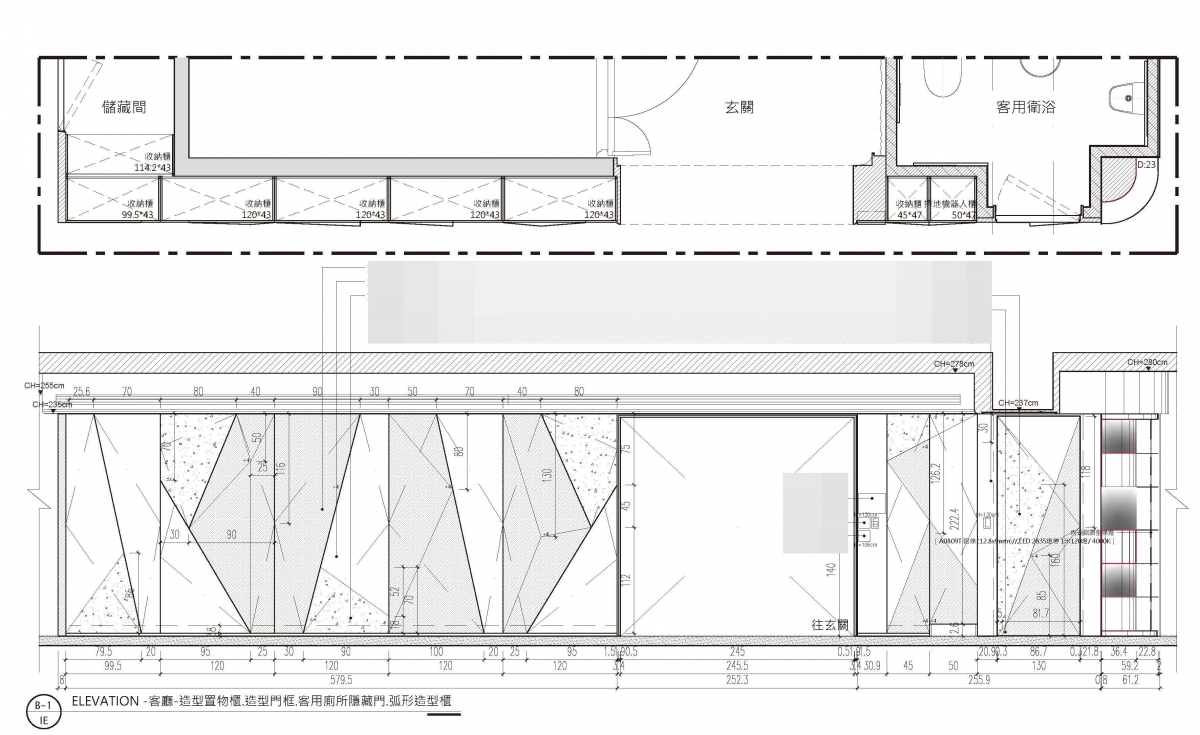

平面圖確認的是「從上往下看」的空間配置，而立面圖則是將特定牆面以正面方式呈現，讓屋主與施工團隊能進一步了解牆面、櫃體及各項設計細節。

例如電視牆、收納櫃、展示櫃、床頭牆等，都可以透過立面圖確認實際呈現方式。

立面及施工圖通常會進一步標示：

• 櫃體尺寸與高度
• 材質與顏色
• 燈具與開關位置
• 木作及牆面細節
• 收邊與施工方式

因此，立面施工圖不只是讓屋主「看設計」，更重要的是讓設計內容能夠被施工團隊正確理解與執行。

尤其是訂製櫃體、特殊材質或需要精準收邊的設計，更需要透過詳細圖面確認尺寸與做法，降低施工過程中的誤差。

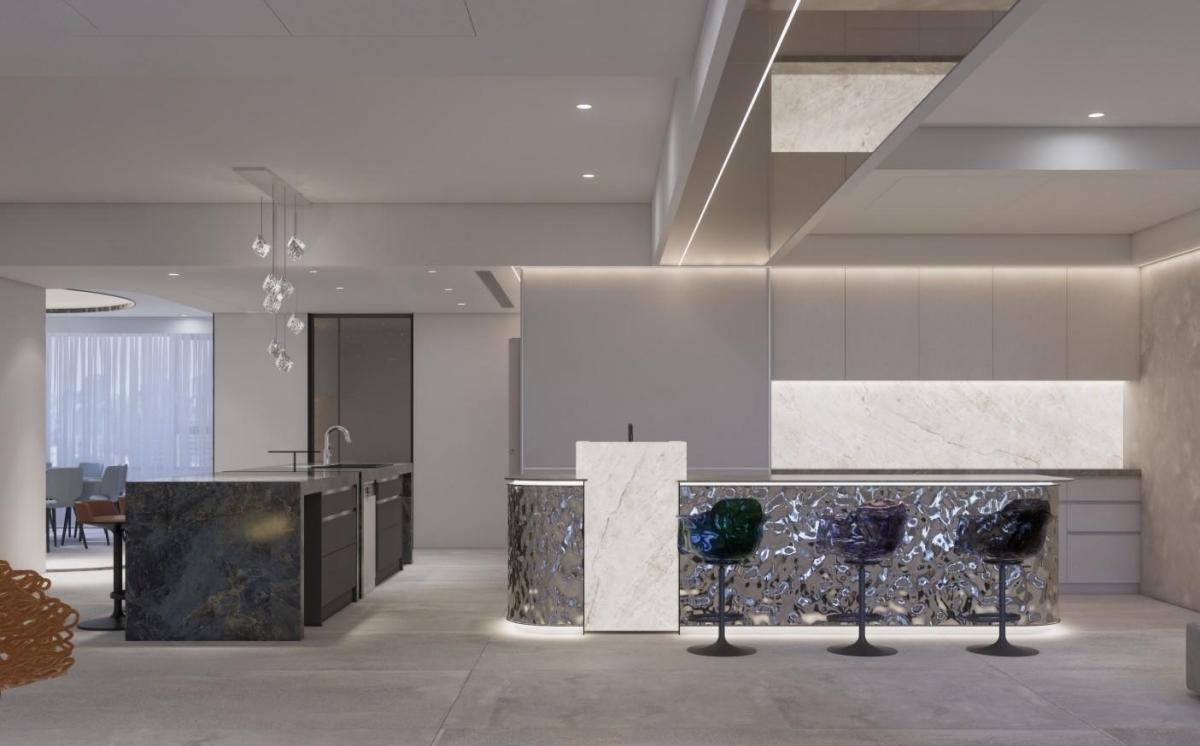

3. 3D 模擬圖 | 提前看見未來家的樣貌

如果說平面圖是在確認「怎麼配置」，立面圖是在確認「怎麼施作」，那麼 3D 模擬圖則是幫助屋主理解「完成後大概會是什麼樣子」。

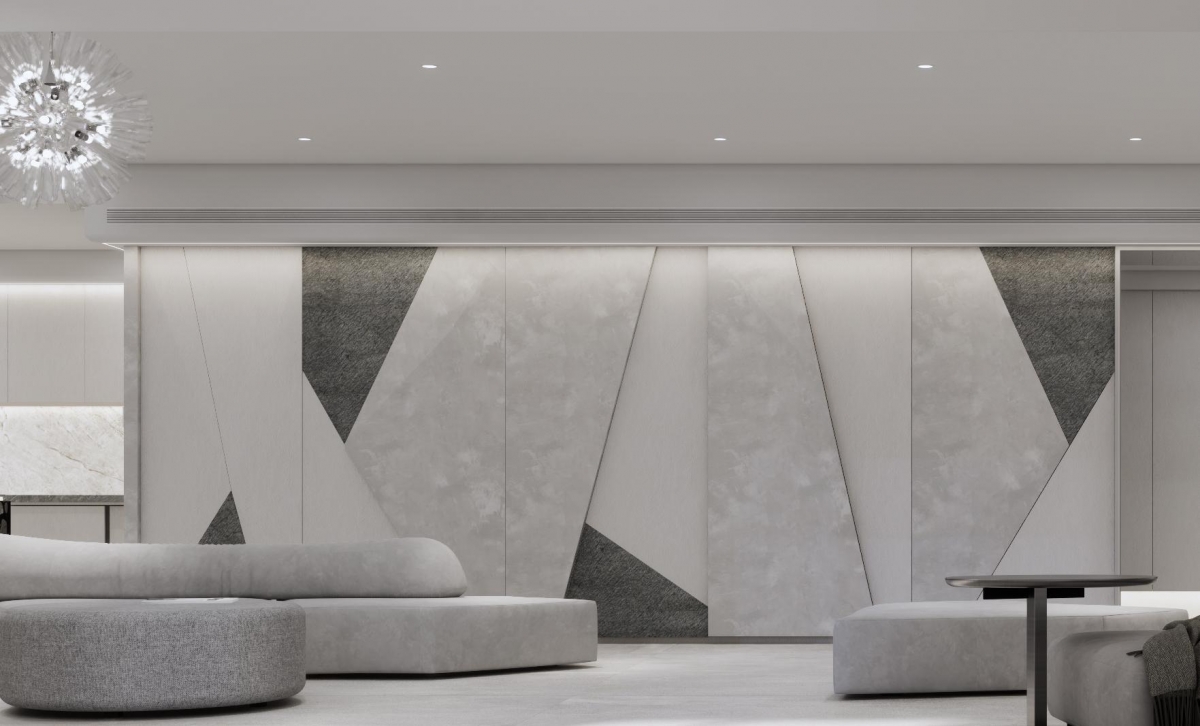

3D效果圖可以將空間比例、家具配置、材質與色彩整合在一起，讓原本比較抽象的設計概念變得更容易理解，在設計討論階段，3D模擬圖也能協助屋主與設計師確認彼此對空間風格的想像是否一致。

例如透過3D圖，可以提前確認：

• 客廳與餐廳的整體比例
• 櫃體與牆面的關係
• 空間的色彩配置
• 燈光所營造的空間氛圍

不過需要注意的是，3D效果圖主要是作為設計溝通與視覺呈現使用，實際完工效果仍會受到現場條件、材質特性、燈光及施工方式等因素影響，實際施工仍需依照正式施工圖面與現場狀況進行。

與專人預約諮詢

第一次裝修，室內設計圖要怎麼看？

對第一次裝修的屋主來說，不需要一開始就看懂每一個專業符號，可以先掌握三個重點。

先看平面配置

先確認空間格局是否符合自己的生活需求，例如：

「沙發這樣擺，走動會不會不方便？」
「餐桌與廚房之間是否方便使用？」
「衣櫃容量夠不夠？」

這些與日常生活直接相關的問題，應該優先確認。

再看立面與施工細節

確認平面配置後，再進一步看櫃體、牆面、顏色、材質與尺寸。

這個階段可以特別注意收納是否足夠、櫃體高度是否符合使用習慣，以及插座、開關等細節是否方便日後使用。

最後透過3D模擬圖確認整體感

當機能與尺寸確認後，再透過3D模擬圖檢視整體風格與空間氛圍。

這樣的順序可以避免只看到漂亮的3D模擬圖，卻忽略實際居住時更重要的動線與機能。

點擊看更多本案作品

室內設計圖常見問題

從設計圖面，開始規劃理想的家

每個家的需求都不一樣，從格局、收納到生活動線，都需要依照居住者的習慣量身規劃。

如果你正在準備裝修，卻不知道該從哪裡開始，歡迎與蘭虹設計聊聊，讓專業設計師陪你一步步釐清需求，打造真正適合生活的空間。
