居家大小事，找它有丿步-小工匠工程網
合企企業有限公司-化工行,台北化工行,新莊區化工行

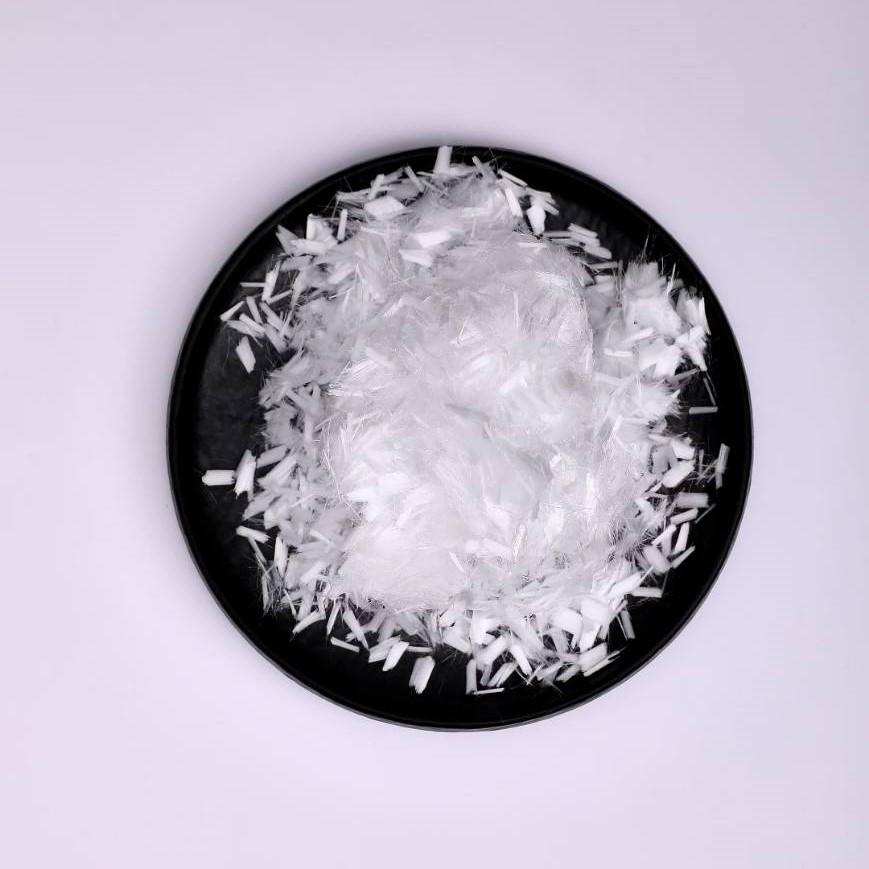

PP 抗裂纖維絲(聚丙烯纖維)
| 【簡介】 |
PP抗裂纖維絲又名聚丙烯纖維，係經溶融紡絲，延伸等步驟結合高科技術將每根細小纖維截切而成。其比重輕、回復性佳，使其拌合混凝土時該纖維束可快速被解開，而使得無數小纖維均勻分佈在混凝土材料中。
過去一般混凝土的塑性乾縮很容易產生龜裂滲水現象，然而可藉著添加PP抗裂纖維絲，可長期改善其缺點，增加混凝土的撓曲強度、衝擊強度，以其再增加混凝土韌性及抑制龜裂產生，可長期浸泡水下是永久性無毒又環保的抗水材料，然而提高水泥結構補強功效及美觀，並於火災發生時有助於混凝土爆裂的抑制，是21世紀最佳材料選項。
物理特性：
|
長度 |
3~25 m/m |
|
顏色 |
自然白 |
|
密度 |
0.91 g/m³ |
|
熔點 |
≥160℃ |
|
等效直徑 |
18 µm |
|
抗拉強度 |
≥500 MPa |
|
彈性模量 |
≥3850 MPa |
|
裂紋伸長率 |
≥15℃ |
|
吸水性 |
不 |
|
耐酸、耐鹼 |
強 |
| 【特性】 |
1. PP抗裂纖維絲本身擁有絕佳的抗化學性、抗耐酸鹼性、不生銹、抗腐蝕及不吸水等特性。
2. PP抗裂纖維絲不受混凝土長期濕氣及鹼性環境影響，可作為控制混凝土龜裂之最佳材料，可提升35%的混凝土抗龜裂強度。
3. PP 抗裂纖維絲粗細均勻，可填充在混凝土中的每一方位。因為混凝土本身的張力應變比低，當混凝土硬化和收縮時，細微裂縫因而產生，抗裂纖維絲可有效阻止此收縮裂縫的產生。
4. PP抗裂纖維絲耐撞擊性強，可提升抗碎強度。當圓柱試體受壓縮產生破裂時，一般混凝土會在超過所能承受的力量後，完全粉碎。然而摻有抗裂纖維絲的混凝土，將大大提高圓柱試體的抗碎強度，所以非常適合用在混凝土結構體之長途運送。
5. PP抗裂纖維絲的抗熱性佳。將PP和水泥混合之補強體放入壓力鍋內，抗裂纖維絲的熔點可高達160℃，且其補強效果幾乎絲毫未減。
6. PP抗裂纖維絲材質安全性高，無工業污染之虞慮。
7. 好分散、不容易團聚、純度極高、長度一致、添加入水泥後不影響其整體的流動性及吸油量。
| 【用途】 |
1. 可添加於混凝土及水泥砂漿內，防止其塑性龜裂。
2. 另外亦可添加在水性樹脂的防水材料等配方中，提升防水產品的抗龜裂現象。
3. 廣泛使用於地坪、樓地板、地下室、游泳池、頂樓等結構體，可以提升工程品質和強度，對延長建築物之使用壽命，有顯著功效。
4. 可因此增加混凝土抗張力、耐磨性、抗撞性及減少收縮龜裂以保護鋼筋，防止鋼筋腐銹。
| 【實驗說明】 |

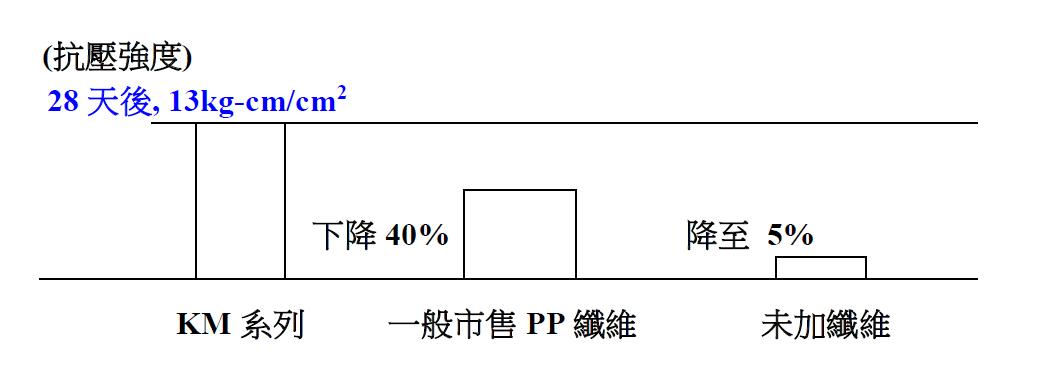

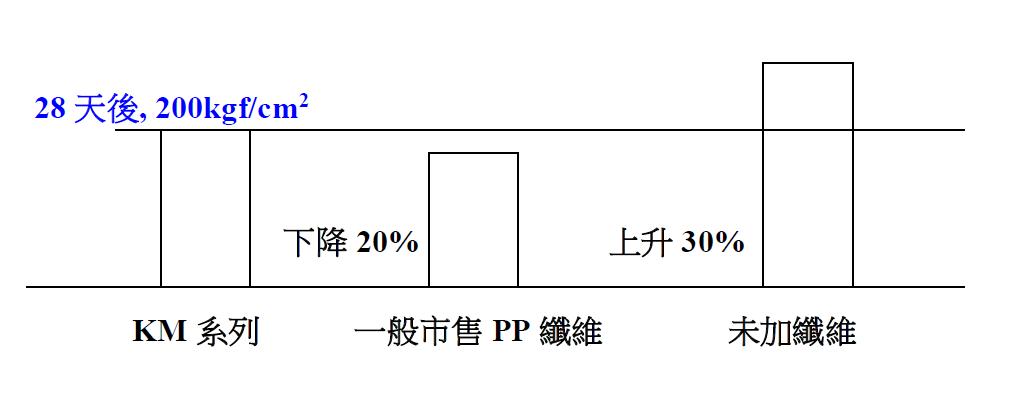

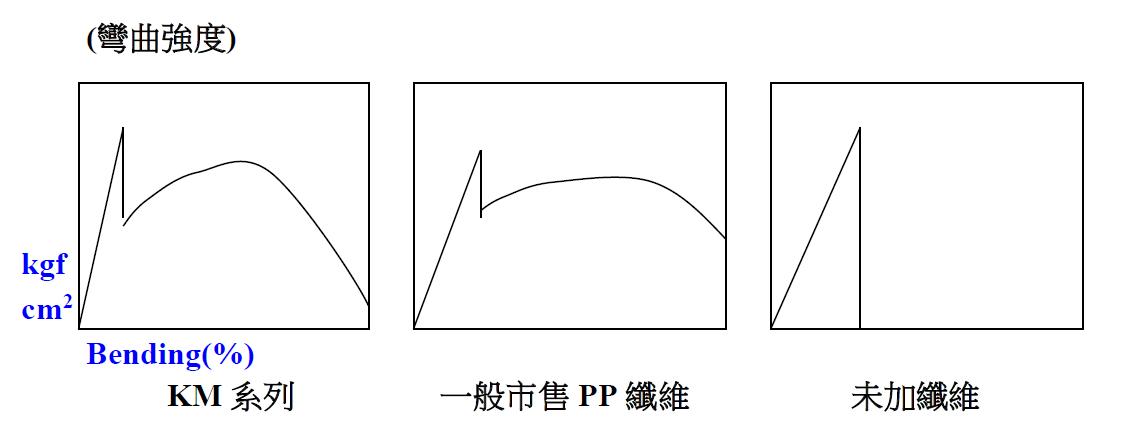

1. PP抗裂纖維絲實驗說明

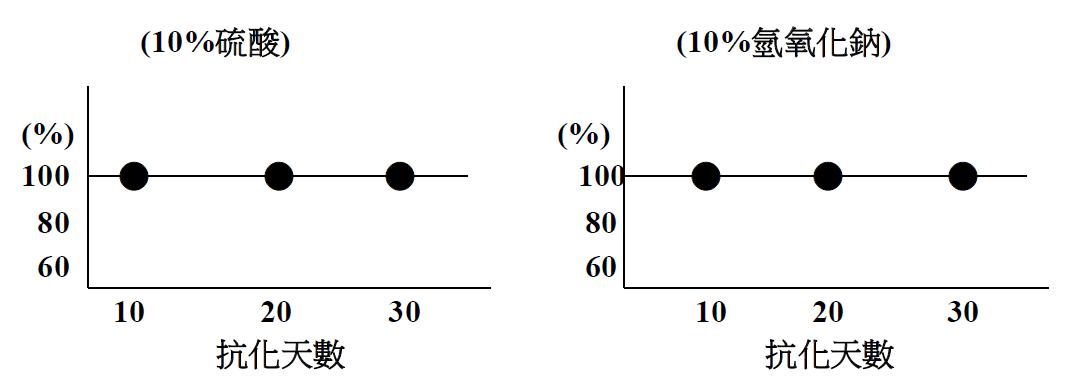

2. PP抗裂纖維絲抗化性實驗說明
(以下實例可證明PP抗裂纖維絲可抗強酸及強鹼)
| 【配比及使用方法】 |
使用比例為一立方公尺之混凝土加2kg左右抗裂纖維絲，于拌合場添加時需與砂、水泥、骨材…等一起攪拌于卸合槽中，再依一般拌合混凝土方式攪拌約50~60秒即可。若在拌合車添加時，須以急轉速度拌合70轉或5~7分鐘即可攪拌均勻。
| 【適用範圍】 |
外牆防水粉刷、樓板、頂樓、海堤、碼頭、機場、邊坡噴漿、隧道工程、防蝕工程、河海消波塊、橋基、橋樑造形、景觀擋土牆、地下室結構體、游泳池結構體、衛生下水道、排水、污水管路、飲水槽、各式混凝土結構建築…等。
| 【規格】 |
1. 3m/m：18Kg/包
2. 6m/m：18Kg/包
3. 12m/m：18Kg/包
（以上三支規格內各分別為1kg小塑膠袋包裝）
| 商品諮詢 |
其它相關店家資訊
免責聲明本網站僅提供工程公司資訊參考平台， 並不涉入其中任何諮詢、交易。本網站對各該工程公司相關資訊亦不作任何實質或形式上之審查。就本網站中所載一切工程公司的資訊、文字、照片、圖形 、產權、廣告內容、或其他資料（以下簡稱『內容』），無論其為公開張貼或私下傳送，若有不實或違法情事，均為『內容』提供者之責任，本站概不負責也不承擔任何法律責任
